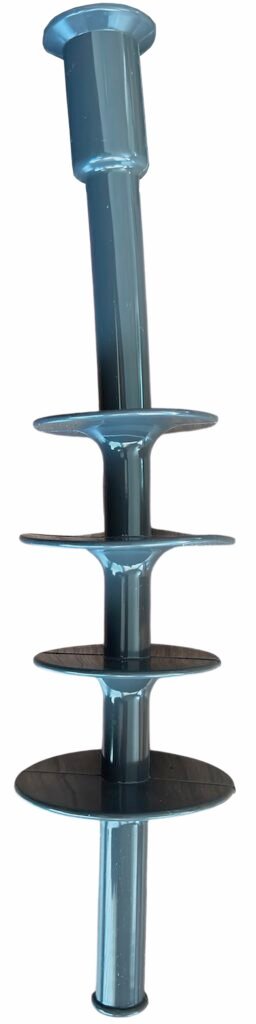

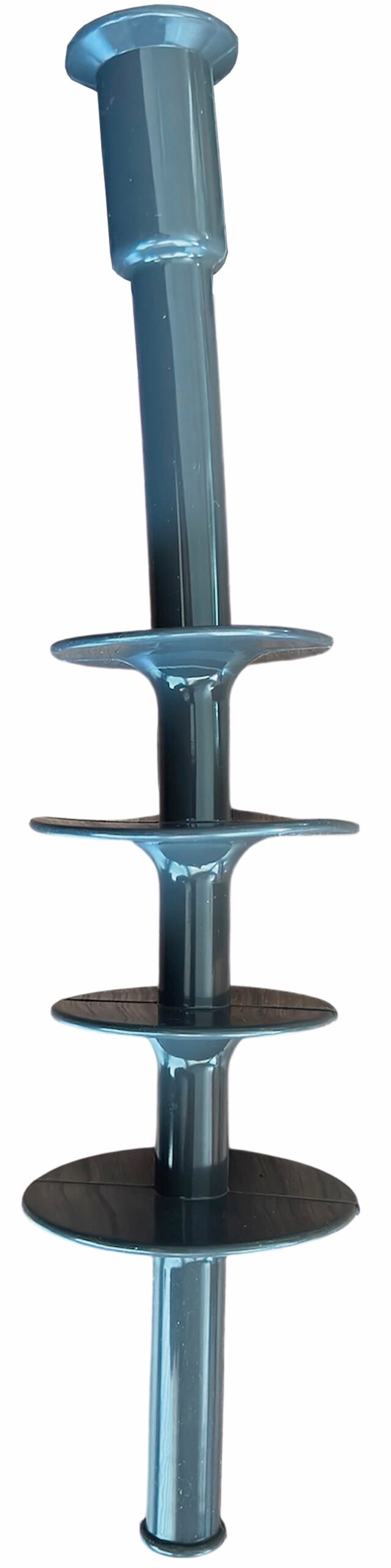

PTP12202595E – Terminação Polimérica Contrátil a Frio 12/20Kv – 25 a 95mm² Uso Externo

Terminação a Frio Polimérica 12/20Kv – 25 a 95mm² EXTERNO
“Mufla Polimérica”

Aplicação e Compatibilidade

As terminações a frio, são projetadas para cabos singelos (monopolares) ou tripolares, com tensões nominais até 35 kV, destinadas a instalação interna ou externa.

• Atendem a uma ampla faixa de seções transversais de cabos.

• Desenvolvidas para sistemas de média tensão em redes subterrâneas, industriais e concessionárias.

Construção e Tecnologia

• Corpo elastomérico de alta elasticidade: proporciona montagem simples e rápida, sem necessidade de ferramentas especiais ou aquecimento.

• Controle de campo elétrico: utiliza tecnologia de óxido de zinco, garantindo melhor distribuição do campo e reduzindo esforços dielétricos.

• Vedação contra umidade: sistema integrado que dispensa processos de termo-contração, aumentando a confiabilidade da instalação.

Desempenho

As terminações da linha apresentam elevada durabilidade e estabilidade elétrica, mesmo em ambientes severos com alta salinidade (maresia) ou poluição industrial intensa.

Muflas Elétricas – Função e Tipos

Definição

A mufla é um dispositivo de terminação de cabos que realiza o isolamento e a vedação dos condutores quando conectados a:

• Outros condutores;

• Equipamentos;

• Barramentos elétricos (cobre ou alumínio) de quadros de distribuição.

Principais Tipos de Muflas para Média Tensão

1. Mufla Termocontrátil

   • Fabricada em polímeros com aditivos antioxidantes, retardantes de chama e proteção UV.

   • Boa estabilidade térmica, suportando temperaturas de fusão entre 50°C e 100°C.

   • Substitui modelos tradicionais em porcelana, com menor peso e maior resistência mecânica.

2. Mufla Contrátil a Frio

   • Confeccionada em borracha de silicone de alta flexibilidade.

   • Facilita montagem e pode atender diferentes seções de cabos.

   • Permite reaproveitamento após retirada.

3. Mufla Push-On

   • Também fabricada em borracha de silicone.

   • Possui cordão interno que, ao ser puxado, contrai a mufla sobre o cabo.

   • Indicada para montagem rápida e redução de esforços na terminação.

4. Mufla Modular (opcional conforme projeto)

   • Estrutura composta por tubo de alívio de campo elétrico, cobertura de aterramento e saias poliméricas isoladoras.

Composição Típica de uma Mufla de Média Tensão

• Tubo de alívio de campo elétrico: reduz concentrações de tensão na interface cabo/terminação.

• Saias poliméricas: aumentam o caminho de fuga e reforçam o isolamento.

• Cobertura de aterramento: assegura a equipotencialização.

• Borracha de silicone: garante resistência térmica e elétrica.
