Aplicação do Terminal Aéreo Horizontal com Bandeira Fixa – PG-0034
O Terminal Aéreo Horizontal com Bandeira Fixa (PG-0034) é utilizado em sistemas de SPDA (Sistema de Proteção contra Descargas Atmosféricas) para garantir a captação e condução eficiente da corrente elétrica proveniente de descargas atmosféricas.

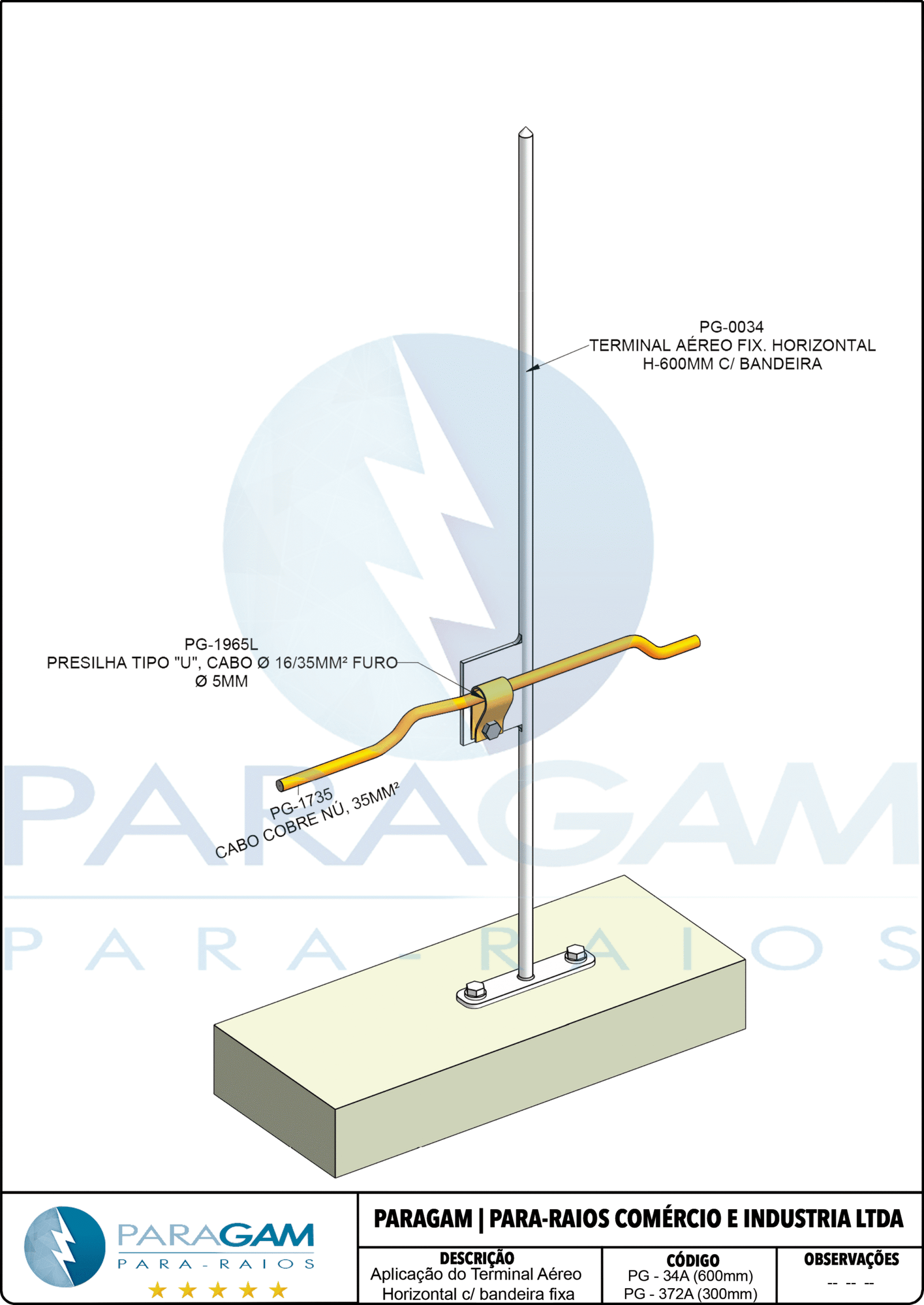

O conjunto demonstrado é composto por:
PG-0034 – Terminal Aéreo Horizontal H-600 mm com Bandeira;
PG-1965L – Presilha tipo “U”, Ø 16/35 mm², furo Ø 5 mm;
PG-1735 – Cabo de cobre nu 35 mm².
Instalado sobre base metálica ou de concreto, o terminal oferece fixação robusta e estável, assegurando a continuidade elétrica e o desempenho do sistema de proteção.
✔️ Atende às exigências da ABNT NBR 5419;
✔️ Fabricado em materiais de alta resistência contra intempéries;
✔️ Indicado para obras residenciais, comerciais e industriais.
✅ Este detalhe foi elaborado conforme os padrões normativos e de engenharia aplicáveis, garantindo segurança, conformidade e eficiência na execução.
📐 A imagem evidencia dimensões, materiais e elementos construtivos envolvidos, permitindo uma leitura clara e objetiva para equipes de projeto, fiscalização e execução.
🖋️ Elaboração e autoria técnica:
Eng.º: Caio Cabral de Araujo Ribeiro
Engenheiro Eletricista | Projetista (SPDA | Subestação | Rede de Distribuição | Baixa Tensão)
CREA Nº:111928450-3
