Aplicação do Conector Cabo/Haste – PG-0058
O conector PG-0058 foi desenvolvido para garantir uma fixação segura e eficiente entre a haste de aterramento e até dois condutores de cobre nu, assegurando máxima performance em sistemas de aterramento e SPDA (Sistema de Proteção contra Descargas Atmosféricas).
Na aplicação, o conjunto é composto por:

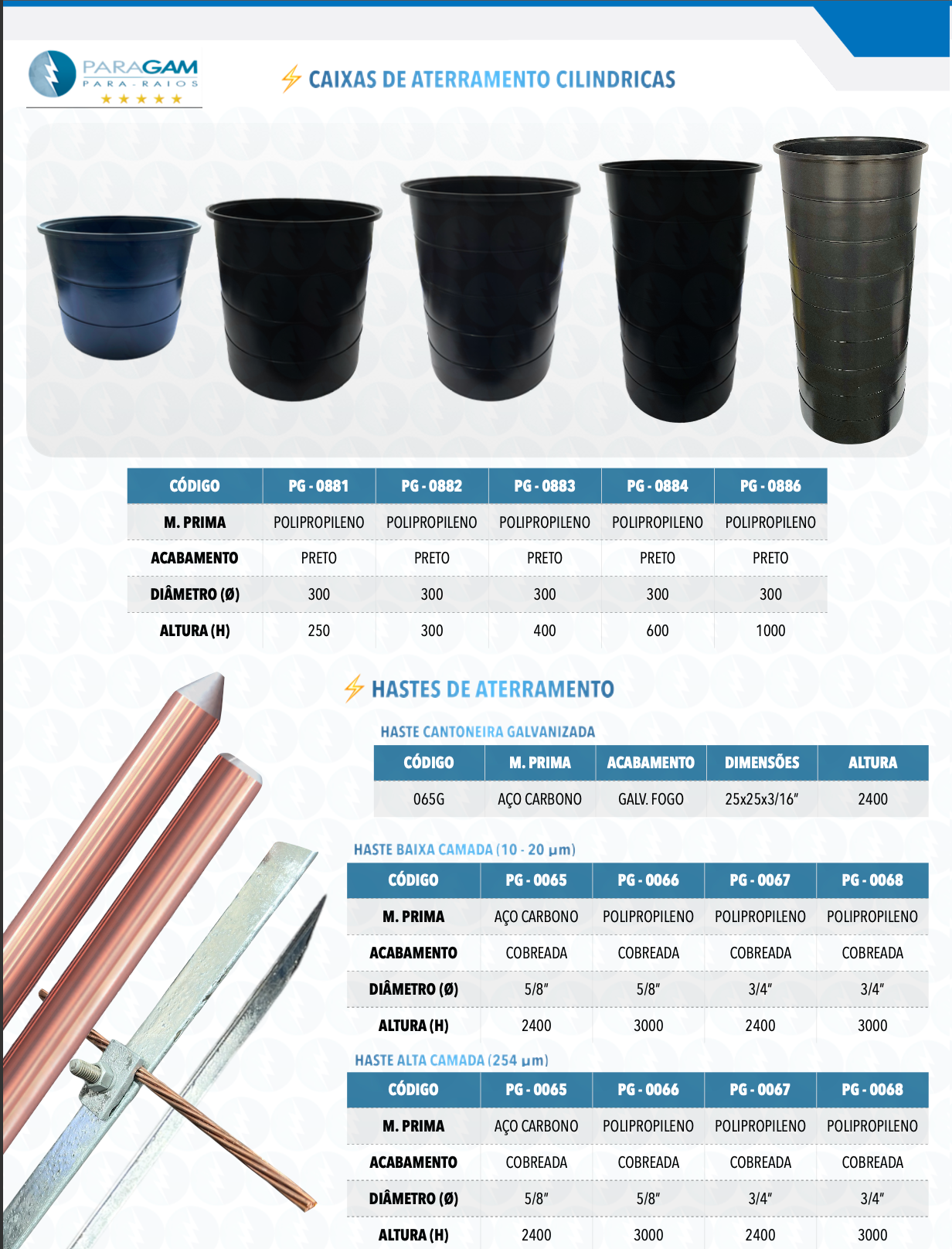

Haste Cobreada de Alta Camada 5/8” x 2,40 m – PG-0872, que oferece elevada durabilidade e resistência contra corrosão;
Caixa de Inspeção em PP – PG-0884, permitindo fácil acesso para manutenção, inspeção e medição;
Cabos de cobre nu #50 mm² – PG-1750, que garantem excelente condutividade elétrica;

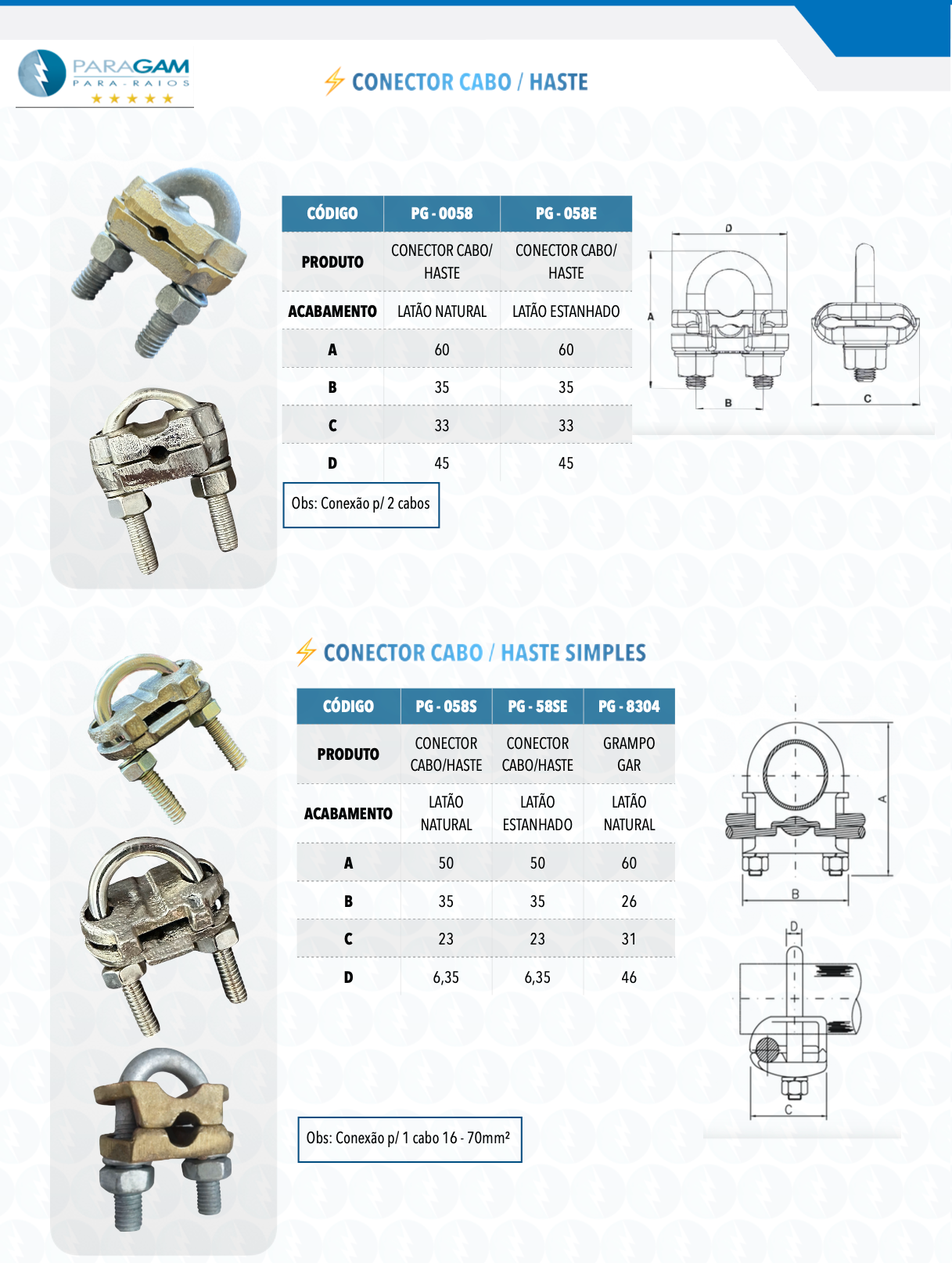

Conector PG-0058, responsável por fixar até 2 cabos à haste com segurança e robustez mecânica.
Esse sistema proporciona maior confiabilidade no aterramento, atende às normas técnicas aplicáveis e assegura o desempenho ideal do SPDA em edificações residenciais, comerciais e industriais.
✅ Este detalhe foi elaborado conforme os padrões normativos e de engenharia aplicáveis, garantindo segurança, conformidade e eficiência na execução.

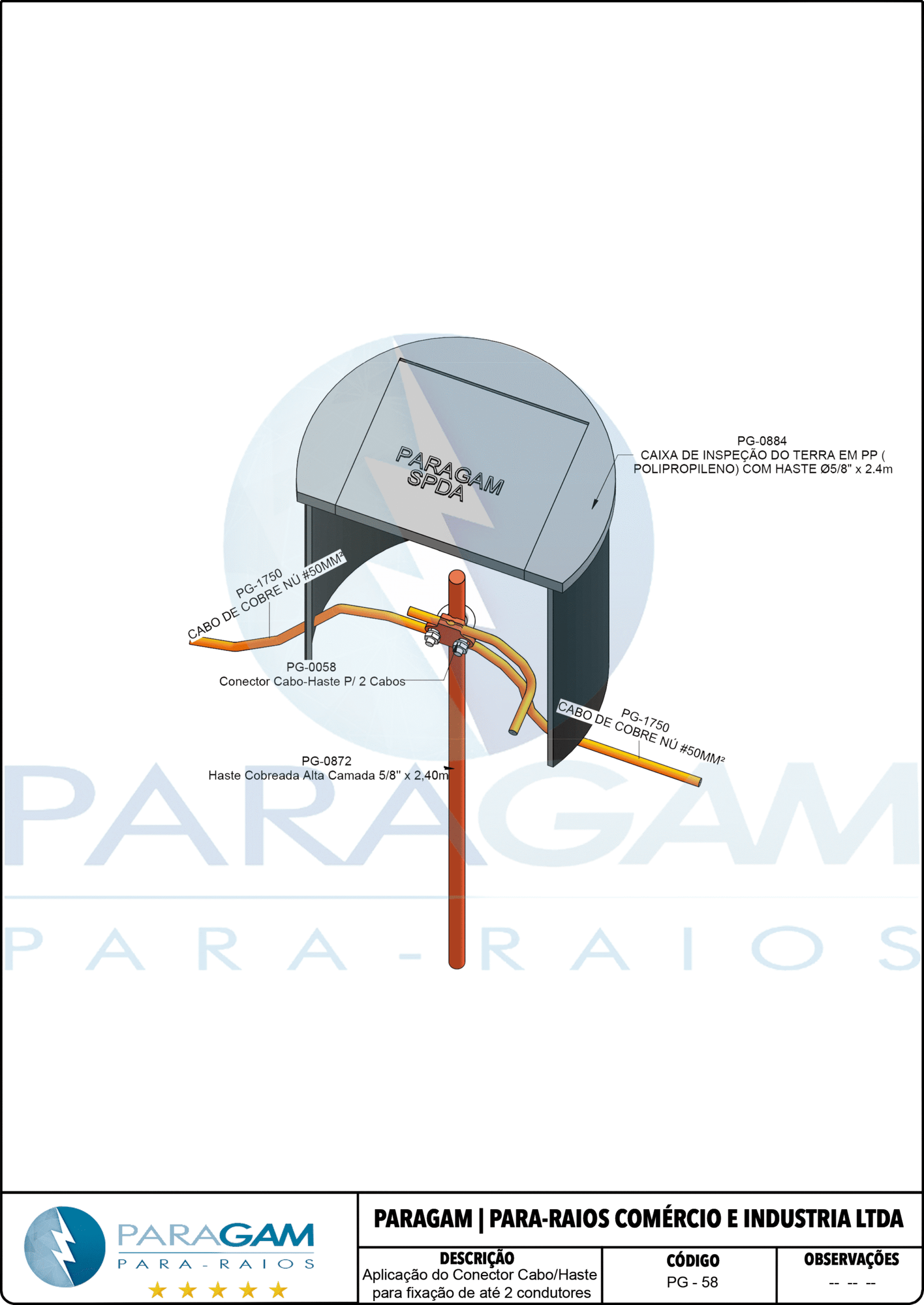

📐 A imagem evidencia dimensões, materiais e elementos construtivos envolvidos, permitindo uma leitura clara e objetiva para equipes de projeto, fiscalização e execução.
🖋️ Elaboração e autoria técnica:
Eng.º: Caio Cabral de Araujo Ribeiro
Engenheiro Eletricista | Projetista (SPDA | Subestação | Rede de Distribuição | Baixa Tensão)
CREA Nº:111928450-3
